高低壓開關設備工作原理解析

在電力系統中，高低壓開關設備是保障電網安全運行不可或缺的組件。它們承擔著控制電能流動、隔離故障區域以及保護電網設備等重要任務。理解這些設備的工作原理對于確保電力系統的穩定和安全至關重要。本文將詳細闡述高低壓開關設備的工作原理，并探討它們在現代電網中的應用。

高壓開關設備工作原理

高壓開關設備主要包括斷路器、隔離開關、負荷開關等。它們用于處理高壓電路中的電流，通常操作在3.6kV及以上的電壓等級。

斷路器：作為核、心高壓開關設備，它既能在正常工作條件下開閉電路，也能在異常狀態下（如過載或短路）自動斷開電路，中斷故障電流。斷路器的核、心工作原理依賴于其內部設置的保護機制，包括過流脫扣器和短路脫扣器，當檢測到電流超過指定閾值時，這些裝置會觸發機械或電子系統迅速斷開電路，以防止系統損壞或火災等安全事故的發生。

隔離開關：其主要功能是在電路斷開后提供可見且可靠的絕緣距離，確保設備或線路的安全維護。隔離開關不能在負載下操作，其工作原理是基于物理隔斷，通過直接的物理空間間隔來阻隔電流，達到安全檢修的目的。

負荷開關：與隔離開關相比，負荷開關能夠在負載條件下進行開閉操作。它主要用于切換負載，而非切斷故障電流。負荷開關通常配備有滅弧裝置，利用電弧熄滅技術來處理開斷時的電弧問題。

低壓開關設備工作原理

低壓開關設備通常操作在交流或直流50V至1000V之間，包括接觸器、繼電器、低壓斷路器等。

接觸器：用于遠距離頻繁地接通和切斷電流，但不用于切斷故障電流。接觸器通過電磁鐵吸合和釋放觸點，實現電路的連接和斷開。

繼電器：通常是基于電磁、熱效應或其他物理效應進行工作的自動開關。它的工作原理是在感受到一定的輸入量（如電壓、電流、溫度、壓力等）變化時，實現小電流控制大電流、低電壓控制高電壓的過渡。

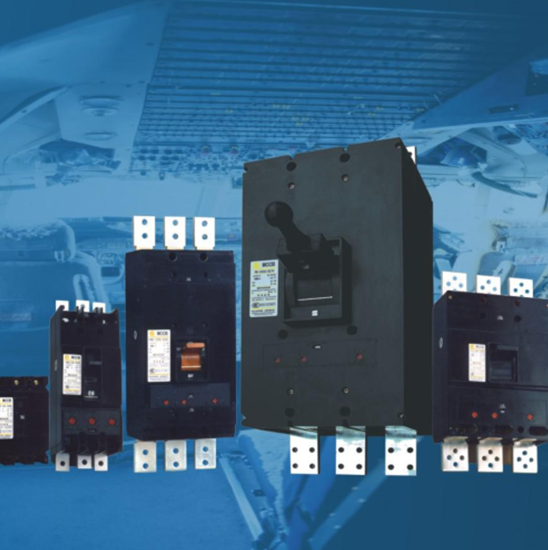

低壓斷路器：也稱作低壓斷路開關，具備自動斷開和手動斷開功能。在過載或短路情況下，內置的脫扣機制可以自動斷開電路，保護線路和設備。

結論

高低壓開關設備在電力系統中扮演著至關重要的角色。高壓開關專注于處理高電壓環境下的電流，而低壓開關則更側重于低壓電路的控制與保護。每種類型的開關設備都有其獨特的工作原理和應用場景，但它們共同的目標是保障電力系統的安全與穩定運行。隨著科技的發展，高低壓開關設備正變得更加智能化、小型化，為現代電網提供了更加可靠、高效的保護與控制手段。
