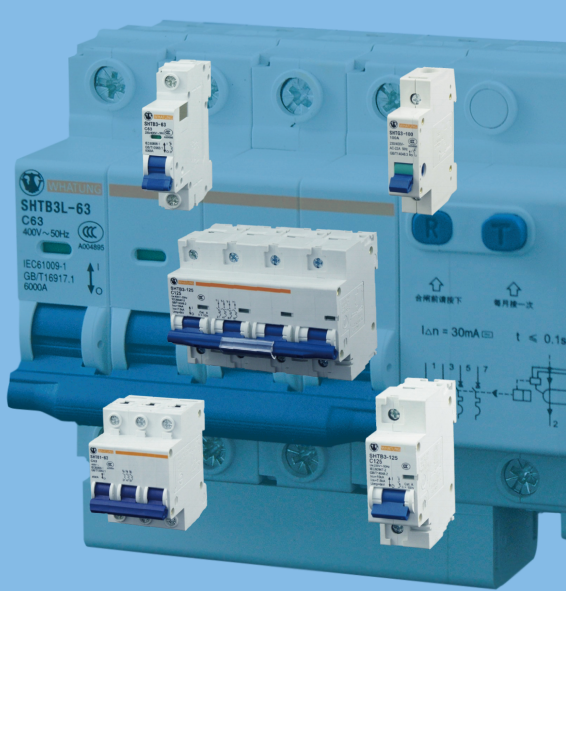

SHTB3系列微型斷路器

  用途

  ●C型:照明配電電路 D型:工業配電系統

  ●短路及過載保護

  技術參數

  ●符合標準: IEC60898. GB10963

  ●額定工作電壓: AC230V/400V

  ●額定工作頻率: 50/60Hz

  ●機械電氣壽命: 4000次

  ●額定運行短路分斷能力: 6~40A 6kA/50~63A 4kA

  ●瞬時脫扣: C型5~10In脫扣/D型10~14In脫扣

  ●長延時脫扣:冷態1.13In t≥1h不脫扣/熱態1.45In t< 1h脫扣

  使用環境

  ●環境溫度: -5C~+40C

  ●海拔:≤2000m

  ●空氣相對濕度:≤95% .

  結構特點

  ●具有短路限流結構一額定短路分斷能力高

  ●具有過載及短路保護裝置-保護功能齊全采用“框式"接線結構接線可靠

  ●可配多種附件:漏電脫扣器、輔助觸頭、報觸頭、分助脫扣器、欠電壓脫扣器、匯流排- -功能擴展簡便

  ●模塊化、模數化一任意組合，采列配套:

  ●TH35mm標準安裝軌安裝，安裝簡捷方便
